Свершилось - Вы наконец-то решились на капитальный ремонт квартиры. Но прежде чем спешить в магазин за кабелем и розетками, давайте заглянем к соседу, который недавно закончил ремонт. И что же мы видим? Благообразный профессор стремглав несется выключить увлажнитель воздуха и компьютер. Да, меня тоже интересует - зачем? Все оказывается просто - он банально захотел выпить чаю. Но разводка в квартире настолько неудачна, что одновременное использование нескольких потребителей невозможно - выбивает автомат. Но и на этом злоключения соседа не заканчиваются - неожиданно во всей квартире гаснет свет. А это уже барахлит контакт в распределительной коробке, которых нерадивый электрик понаставил, чтобы не тянуть лишних проводов... Посочувствуем профессору и приложим немного усилий, чтобы Ваши гениальные идеи по обустройству жилища грамотно изложить на бумаге, чтобы не разделить соседскую беду - ведь любая работа начинается с четко изложенного техзадания.
Шаг первый. Что нам стоит дом построить - нарисуем, будем жить!

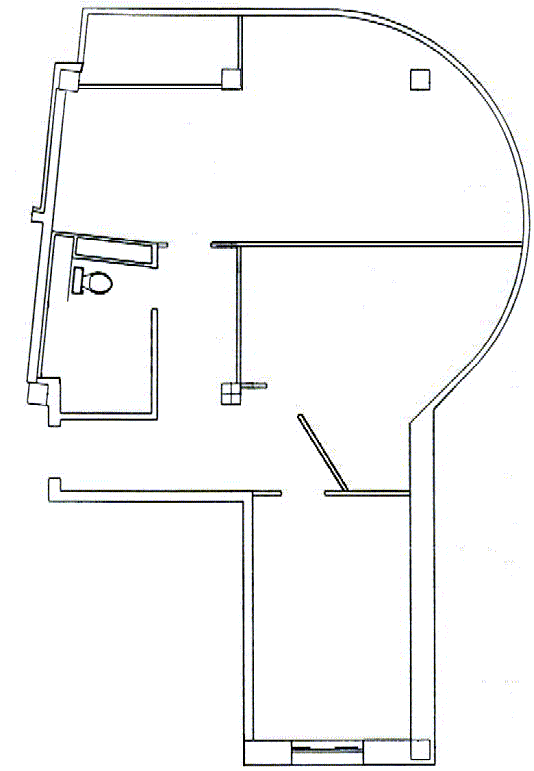

Прежде, чем начать что-либо делать, надо все-таки выяснить, что Вы хотите. Нарисуйте или откопируйте, если он есть, план Вашего дома. Чем крупнее и точнее будет картинка, тем легче Вам будет работать в дальнейшем.

Примерно такая картинка должна получиться и у Вас

Шаг второй. Сеятель, разбрасывающий обли... розетки
Разместите на плане все точки (так электрики называют розетки, выключатели и т. д.). Не жадничайте. Стереть лишнюю точку всегда можно, но будет обидно, когда выяснится (как правило, после оклейки обоев), что в самом нужном месте не хватает розетки.

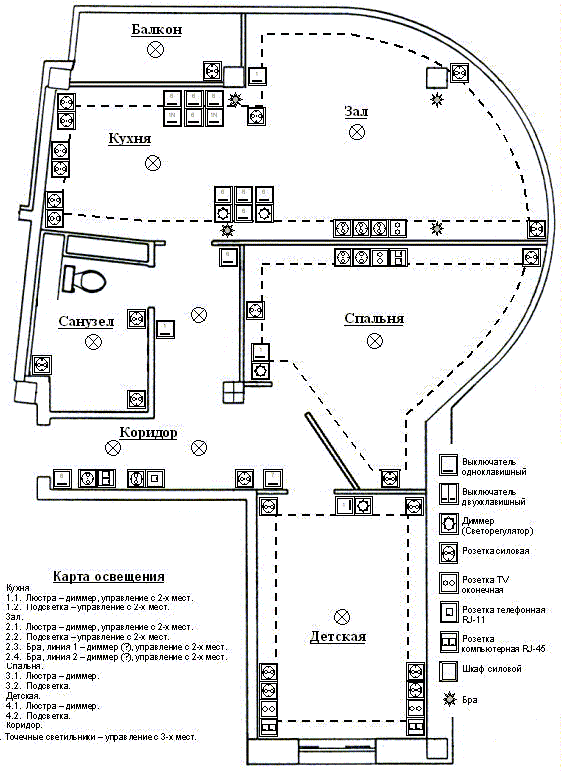

Примерный план размещения точек

Шаг третий. Думаем. А сколько нам надо?
Кухня
На кухне следует разместить две-четыре (в зависимости от площади помещения и мебели) сдвоенные розетки над рабочими столами. Как правило, шнуры у бытовой техники очень короткие, и Ваша хозяйка не раз вспомнит Вас недобрым словом, если сэкономить на этом. Ввиду довольно большой мощности современной кухонной техники каждой такой паре розеток следует выделить свой кабель и автомат в щите. Также следует предусмотреть розетки в местах установки стационарной техники (плита, духовка, холодильник, посудомоечная и стиральная машины, стационарная кофемашина, каждому мощному потребителю - свой кабель и автомат), а также в местах, где планируется установка базы радиотелефона, видеодвойки, музыкального центра (в последних случаях не забудьте про соответствующий коммуникационный кабель). Не лишним будет три-четыре розетки в районе обеденного стола - распространенность ноутбуков и мобильников обязывает подкармливать своих питомцев электричеством.
Ванная/санузел
В ванной потребителей поменьше, но и опасность там выше. Стиральная и сушильная машины, проточный или накопительный водонагреватель (бойлер), ванна с гидромассажем (джакузи), душевая кабина с парогенератором (сауной) давно уже не редкость в наших домах. К каждому такому потребителю подведите отдельный кабель с отдельным автоматом и УЗО и установите брызгозащищенную розетку. Также электричество потребуется для светильников на "мойдодыре", нередко нужна одна-две розетки для фена, бритвы. Подробнее о установке розеток в сырых и влажных помещениях можно прочитать в Справочнике электрика. Вообще, в ванной и на кухне сосредоточено примерно 90% потребителей, как по мощности, так и по степени опасности.
Жилые помещения
В жилых комнатах розетки пригодятся возле кровати (ноутбук, мобильник), рабочего стола - для компьютера и лампы, возле телевизорной тумбы. Кстати, не стремитесь установить возле компьютерного стола целую батарею розеток - все равно не хватит. Мало того, компьютерную технику рекомендуется питать через сетевой фильтр, или, что лучше, стабилизатор или источник бесперебойного питания, а все эти устройства имеют несколько выходов, то есть являются разветвителями. Так что 3-х - 4-х розеток будет достаточно. Опять не забываем про антенный и компьютерный кабели. Кстати, о компьютере - если у Вас будет стоять Wi-Fi роутер в коридоре, ему тоже потребуется розетка.
Если в комнате будет установлена многоканальная акустика, подумайте, как к подводить кабель колонкам. Можно просто бросить его на пол, а можно проложить в стене и установить акустические розетки возле колонок и усилителя. Не забудьте про питание бра и торшеров - тянущиеся через полкомнаты удлинители могут безнадежно испортить весь интерьер. Прикиньте, где потребуются розетки для пылесоса - поверьте, спотыкаться о его шнур при уборке ни разу не интересно. Если у Вас стоит видеодомофон - ему тоже потребуется питание. Не забудьте про теплые полы - размещение их регуляторов требует повышенного внимания, так как далеко не в каждой серии есть это устройство, и как следствие, его не всегда удастся поставить в общую рамку.
Приоритет потребителей
Не забудьте проставить возле каждого потребителя его приоритет. Нужно это вот для чего. Уходя из дома, нередко забываешь выключить свет, плиту, или еще какой-либо прибор. Чтобы счетчик в Ваше отсутствие не работал вентилятором, а Вы были спокойны, что не загорится оставленный на столе утюг, установите в распределительный шкаф контактор (пускатель). Возражение недалекого электрика из ЖЭКа:
- Так выключите вводный автомат, и все!
А вот и не все. Выключив ввод, Вы обесточите и холодильник, и телевизор, который тут же забудет, который час, и стиральная машина, которую Вы запрограммировали приготовить свежее белье к Вашему приходу, так и не проснется. Тупик? Вовсе нет! Отметьте на плане точки, которые можно и нужно отключать во время вашего отсутствия (как правило, это все освещение, все нагревательные приборы и розетки на кухне), и точки, которым 220-вольтовый паек нужен постоянно. Поставьте на первую группу линий контактор – и проблема решена. Уходя из дома, просто щелкните обычным выключателем, и все нагрузки, которые способны накрутить счетчик или перегреться, будут обесточены.
Шаг четвертый. Да будет свет!
Обязательно укажите на плане ВСЕ светильники, их мощность, а также тип примененных в них ламп. Укажите также, со скольких мест будет управляться каждый светильник, нужна ли регулировка яркости. Это очень важный этап, так как эти данные будут необходимы монтажнику. На этом этапе также необходимо выбрать серию электроустановочных изделий. Дело в том, что светильники с разными типами ламп (накаливания / низковольтными галогеновыми / люминесцентными) имеют принципиальные различия в управлении.
Пример 1. Свет в коридоре удобно включать из 3-х мест, например, а) при входе; б) около кухни; в) около спальни.
Решение – 2 переключателя схемы «6» и переключатель схемы «7».
Пример 2. Яркостью люстры в зале удобно управлять из 2-х мест – при входе и в зоне отдыха (как правило, мягкий «уголок» + домашний кинотеатр).
Решение– псевдосенсорный светорегулятор (Unica, Merten, Busch-Jaeger) + нефиксируемая кнопка.
Разумеется, этими примерами не охватываются все возможные варианты управления освещением, но профессиональный электрик поможет Вам определиться с выбором. Разумеется, на все Ваши вопросы ответят в компании NR Labs.
Шаг пятый. Финал
Поздравляем! Предварительный проект готов, и с ним уже можно вызывать монтажника, чтобы он рассчитал необходимый метраж и тип кабеля, автоматы и УЗО защиты в распределительном шкафу и составил смету. Впрочем, можно, вооружившись статьями на этом сайте, самому попробовать силы в проектировании, но в любом случае предоставьте на суд профессионала Ваше творение - с электричеством не шутят! И пусть Вас не пугает довольно большое количество получившихся кабелей и автоматов в щите - современная техника довольно мощна, а сэкономив небольшие деньги и совместив несколько мощных потребителей, Вы рискуете оказаться на месте незадачливого профессора из предисловия. Сколько уже раз приходилось слышать - "Да я никогда не буду все вместе включать!", но очень скоро эти же заказчики просят исправить ситуацию с постоянно срабатывающими от перегрузки автоматами. И почти всегда, глядя на дорогую отделку стен, приходится с грустью констатировать - теперь это будет НАМНОГО дороже...
